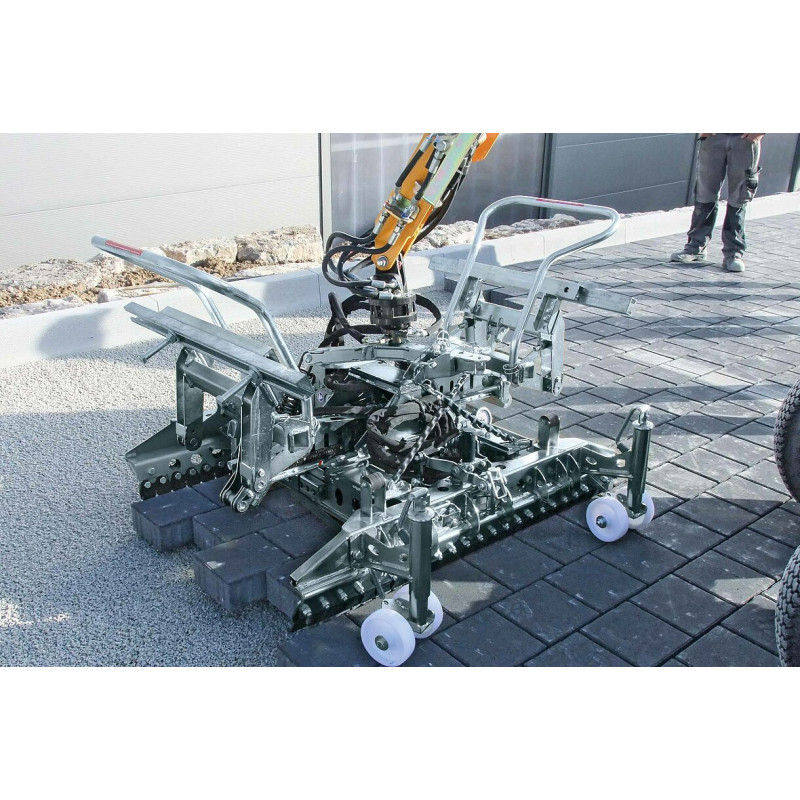

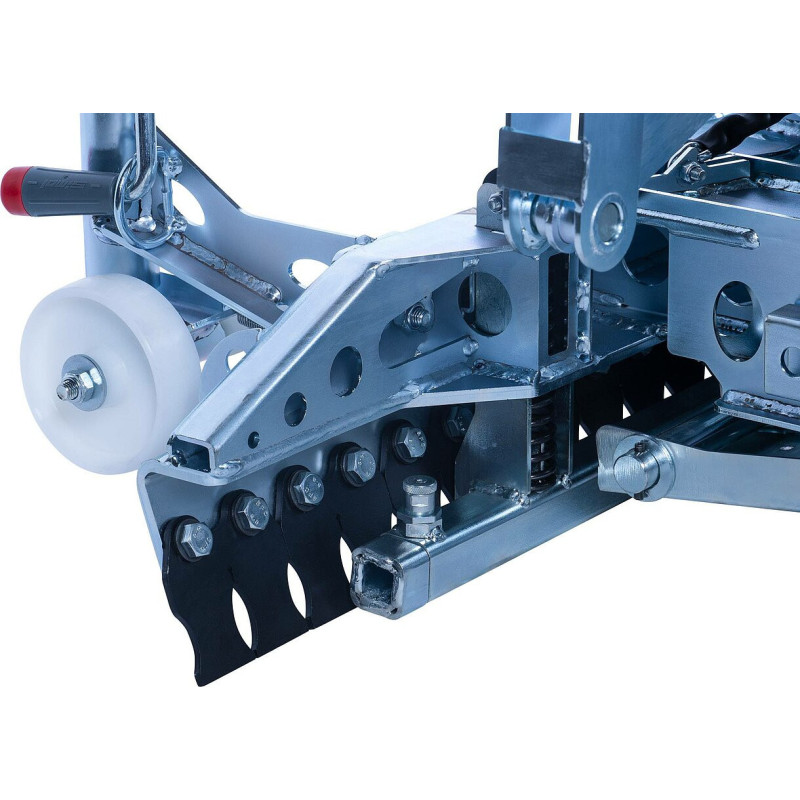

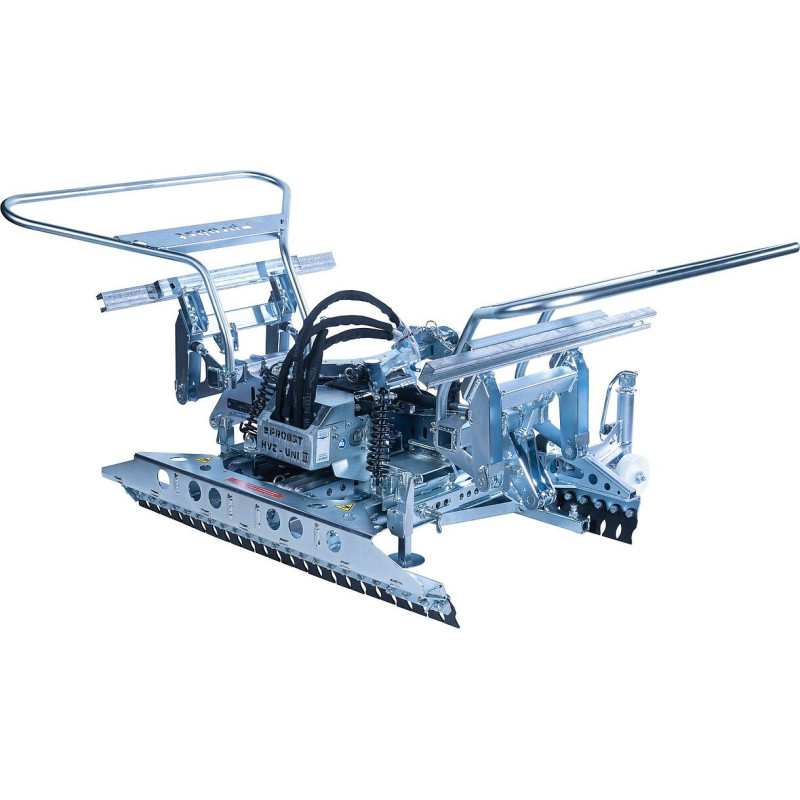

Hydrauliczny chwytak Probst HVZ-UNI-II

Chwytak hydrauliczny Probst HVZ-UNI-II współpracuje z VM-301/401/203/204 oraz ze wszystkimi innymi kompatybilnymi nośnikami osprzętu, wyposażonymi w dwa oddzielne hydrauliczne obwody sterujące do obsługi chwytaka. Zaciskiem głównym i zaciskiem pomocniczym steruje się bezpośrednio z nośnika.

Chwytak HVZ-UNI-II wyposażony jest standardowo w urządzenie dociskające ADV, które zapewnia zgodność ułożenia kostki z normami.

HVZ-UNI-II może być stosowany w połączeniu z układarką VM-X/301/401/203/204, jak również z innymi nośnikami, które zapewniają dwa obiegi hydrauliczne do obsługi chwytaka.

Specyfikacja techniczna:

• Rozpiętość zacisku głównego: 580-1260 mm
• Do kostek o wysokości: 50-160 mm
• Rozpiętość zacisku pomocniczego: 960-1440 mm
• Udźwig: 400 kg
• Waga: 225 kg

Cechy szczególne:

• Uniwersalna regulacja rozpiętości zacisku głównego, poprzez równoległe przesuwanie na niewymagającej konserwacji prowadnicy stalowo-poliamidowej
• Regulacja rozpiętości zacisku pomocniczego do precyzyjnego formowania układu kostki (mechanizm formowania)
• Nakładka o regulowanej wysokości, umożliwiająca ustawienie głębokości uchwytu w przypadku różnych grubości kostki

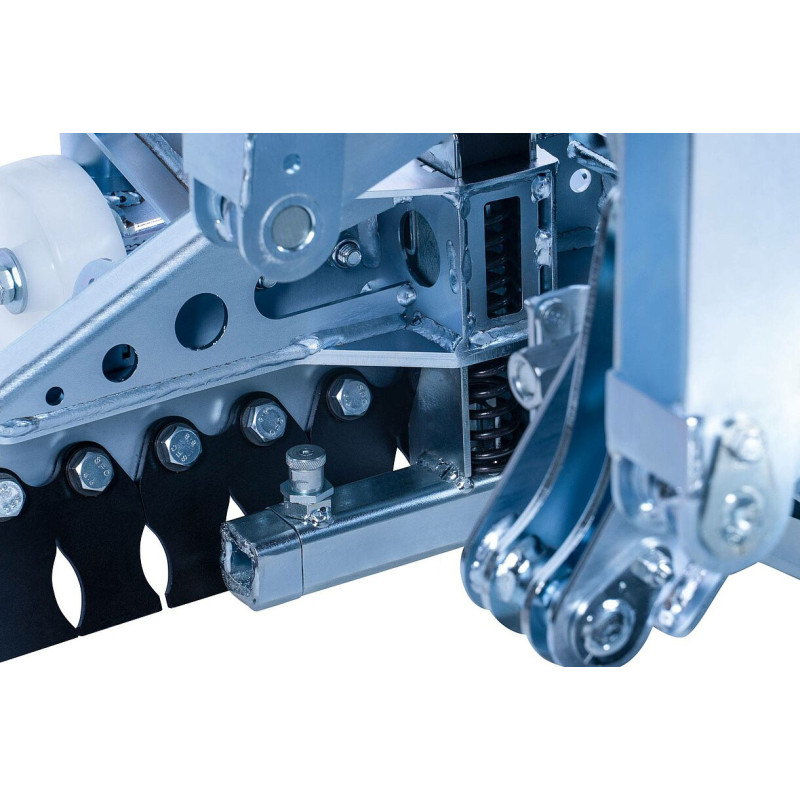

• Indywidualnie amortyzowane listwy stalowe jako elementy chwytające, zapewniają pewny chwyt poszczególnych kostek także w trakcie układania dużych zestawów.

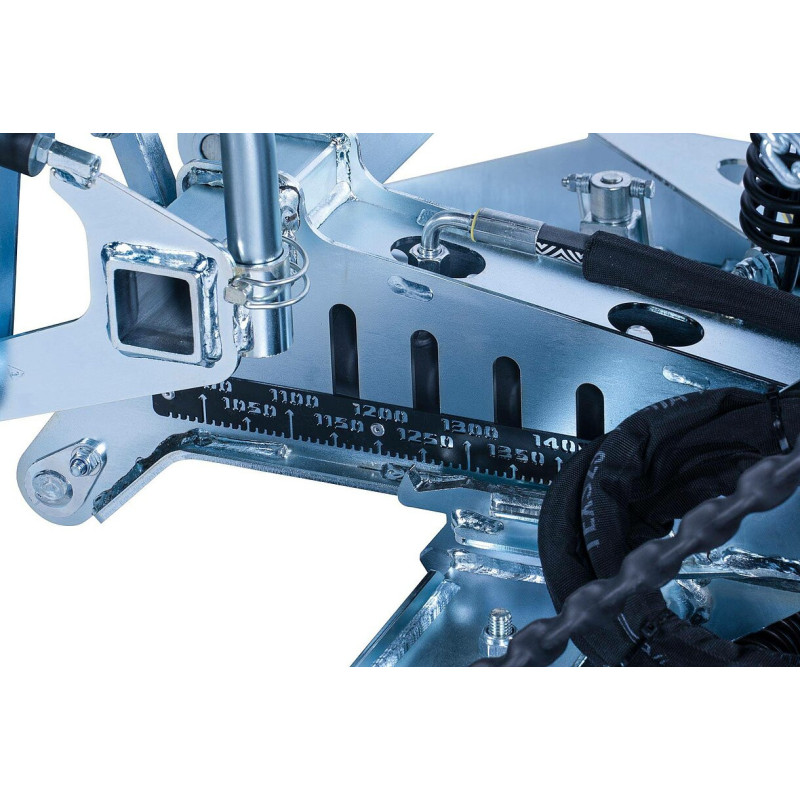

• Podziałki umożliwiające łatwą i szybką regulację rozpiętości zacisku głównego i pomocniczego
• Szczęki zacisku pomocniczego można całkowicie hydraulicznie złożyć w górę,co umożliwi dosuwanie warstw kostki do elementów ograniczających, np. ścian czy wysokich krawężników
• Mocny zacisk pomocniczy umożliwia łatwe przesunięcie (3 x większe niż w przypadku HVZ-UNI) niezazębionych warstw kostki w wiązanie wozówkowe
• Możliwość szybkiej i łatwej regulacji głębokości uchwytu i kół podpierających bez użycia narzędzi
• Nowe zawieszenie – znacznie mniejsza ruchomość chwytaka
• Dostępny również: HVZ Jodełka 45 stopni – doskonałe rozwiązanie do układania kostki w jodełkę na dużych powierzchniach. Chwytak tego typu chwyta zestawy kostki
  zblokowanej pod kątem 45° oraz umożliwia ich układanie bez konieczności ręcznego poprawiania

Wymogi dotyczące napędu hydraulicznego (hydrauliki roboczej nośnika):

• Przepływ objętościowy, użyteczny [l/min]: min. 15, optymalny 25, maks. 75
• Ciśnienie robocze, użyteczne [bar]: min. 200, maks. 320
• Ciśnienie zwrotne: maks. 20 barów
